현장이 필요로 하는
모든 모터를 만듭니다

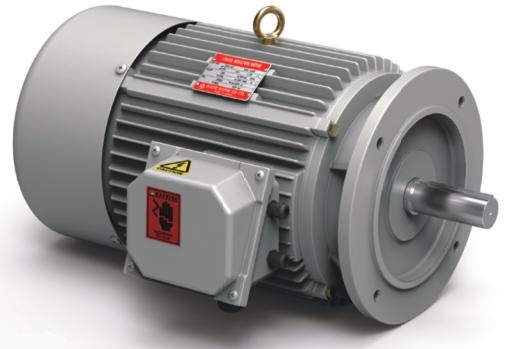

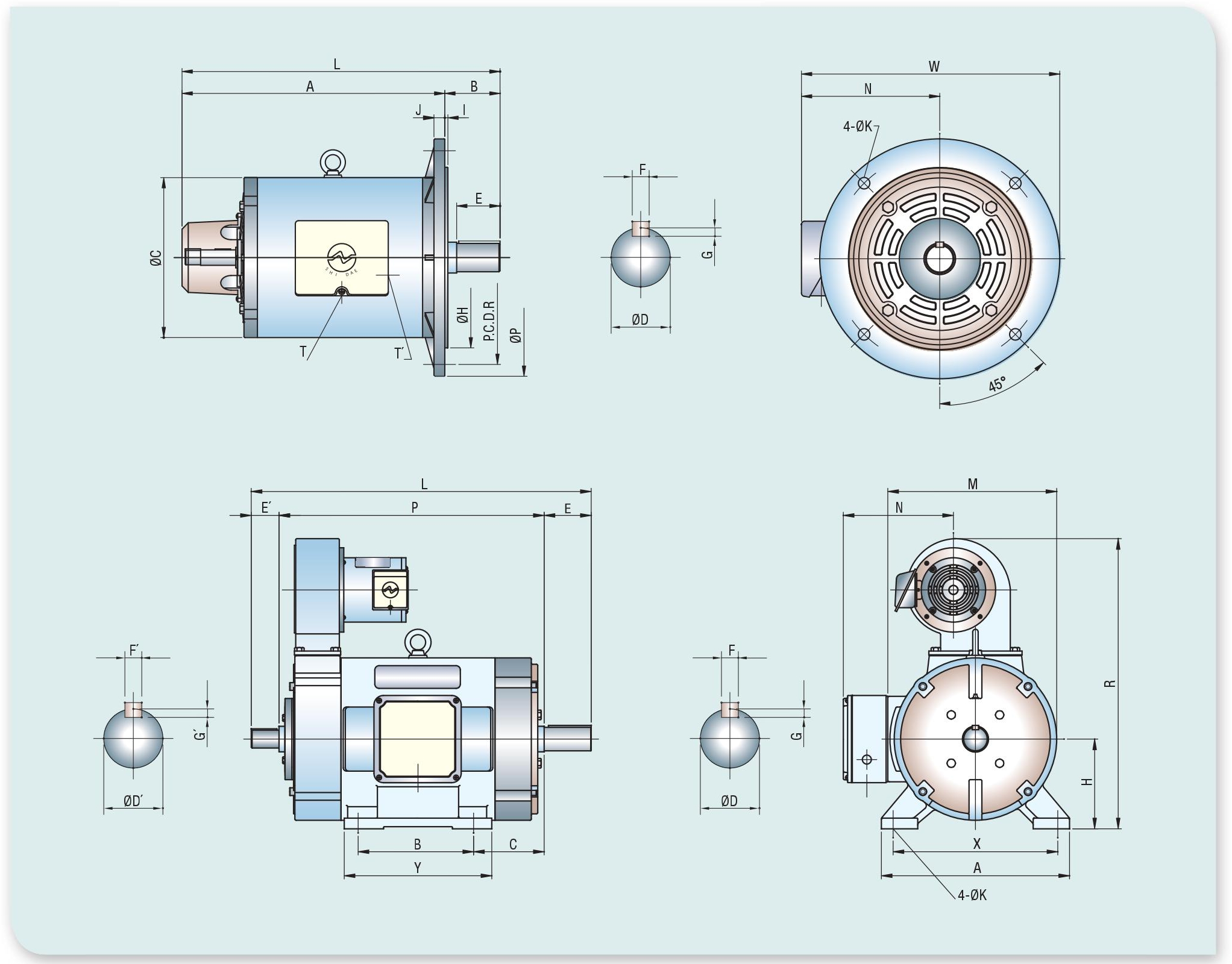

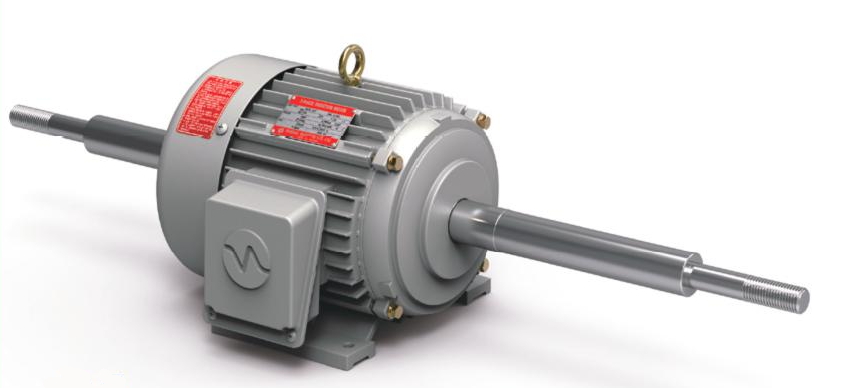

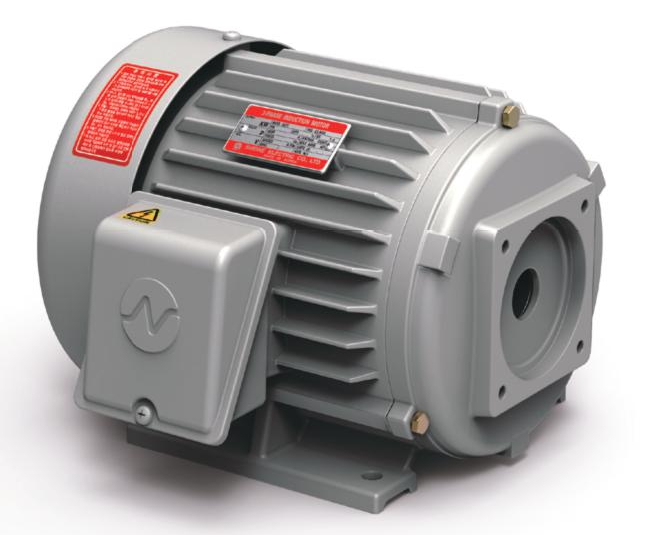

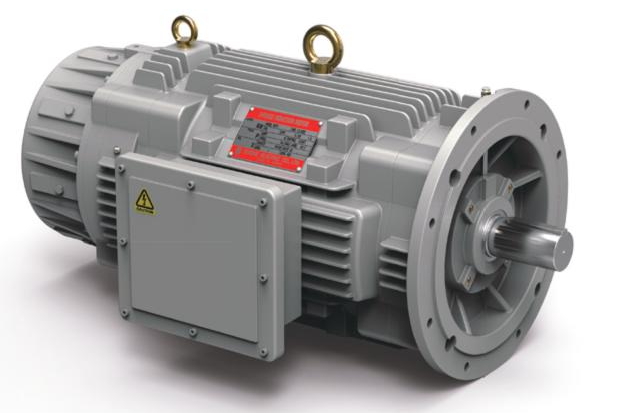

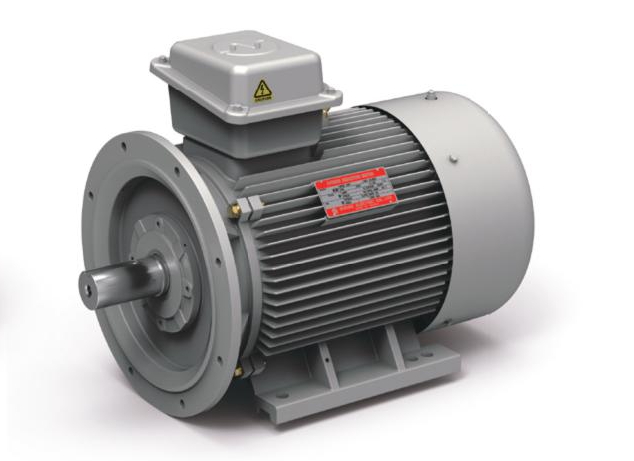

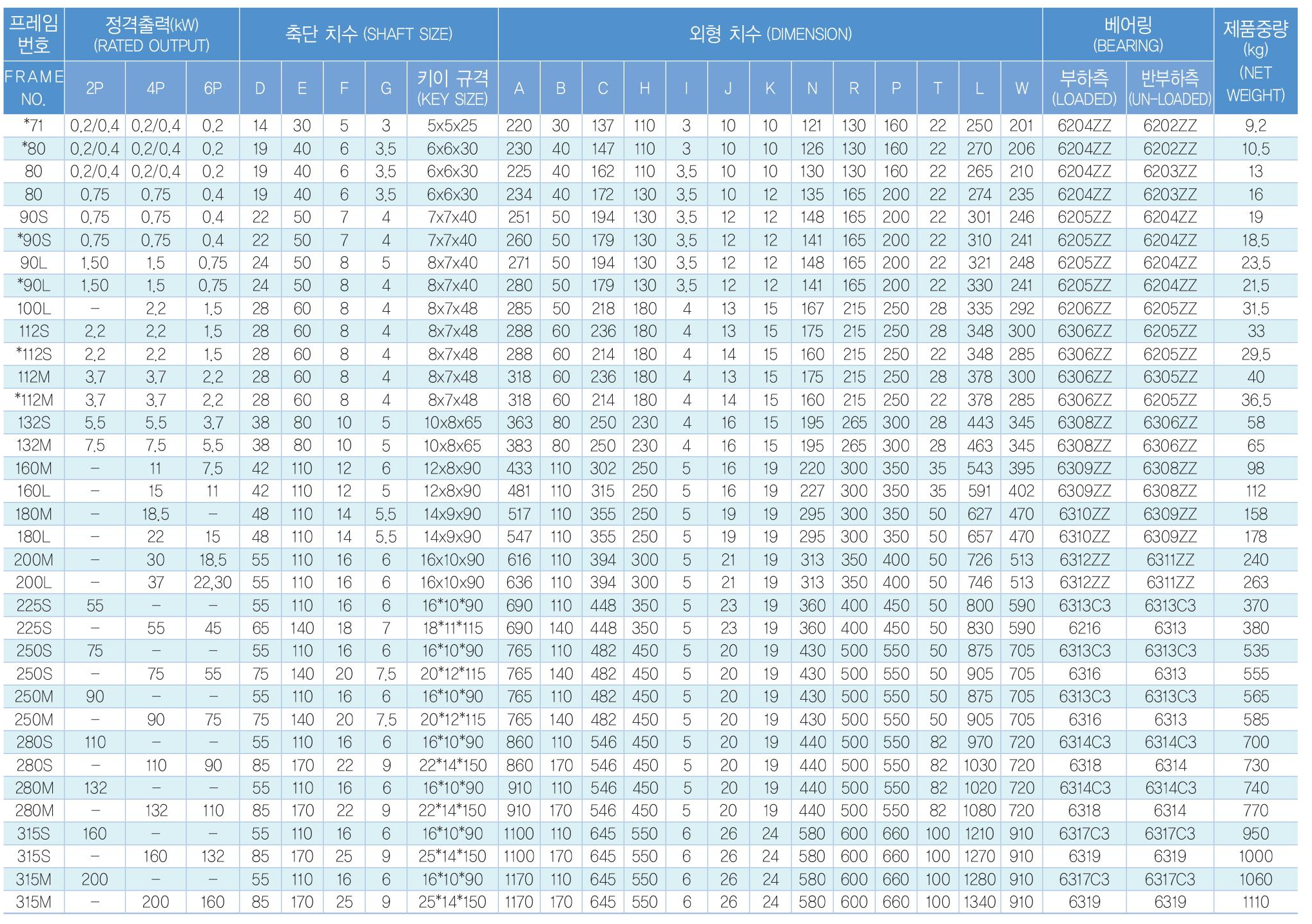

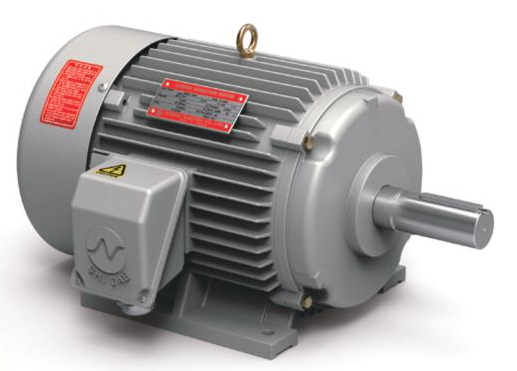

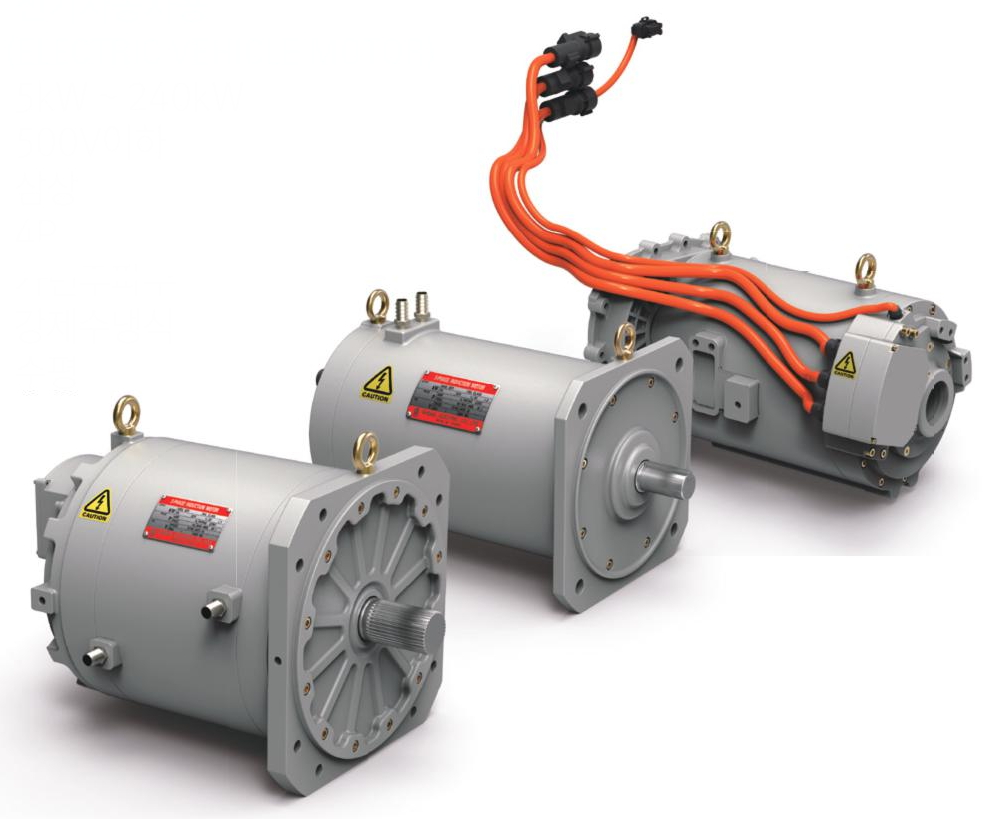

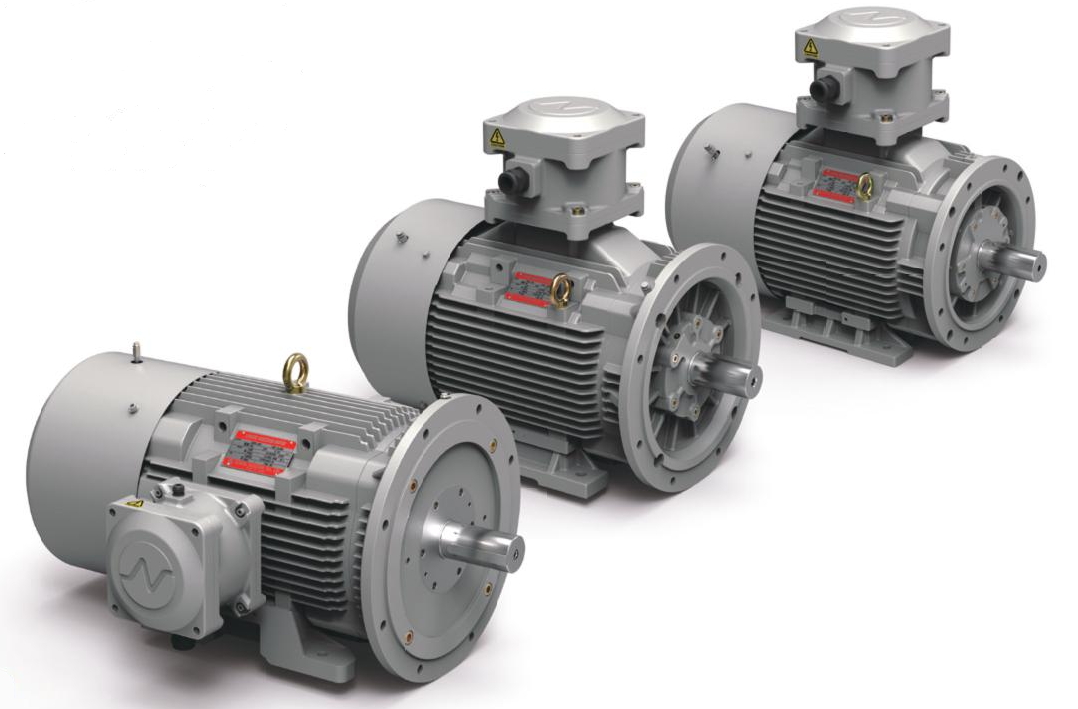

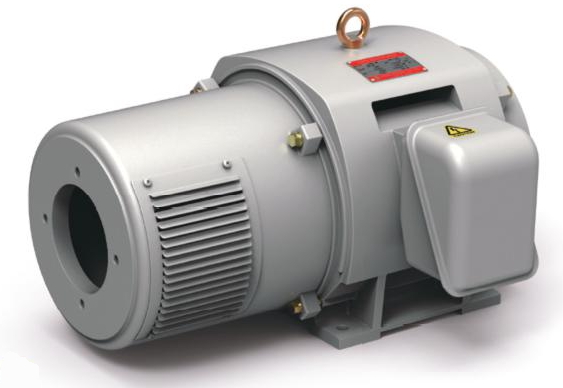

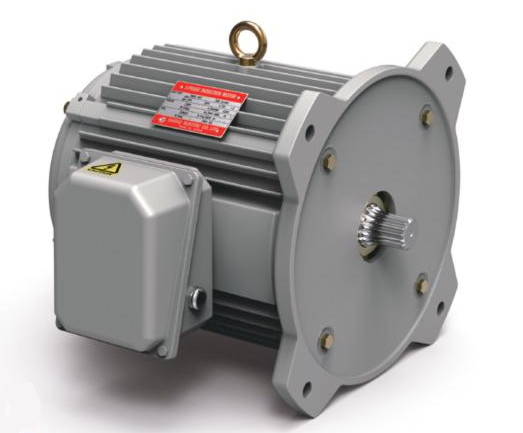

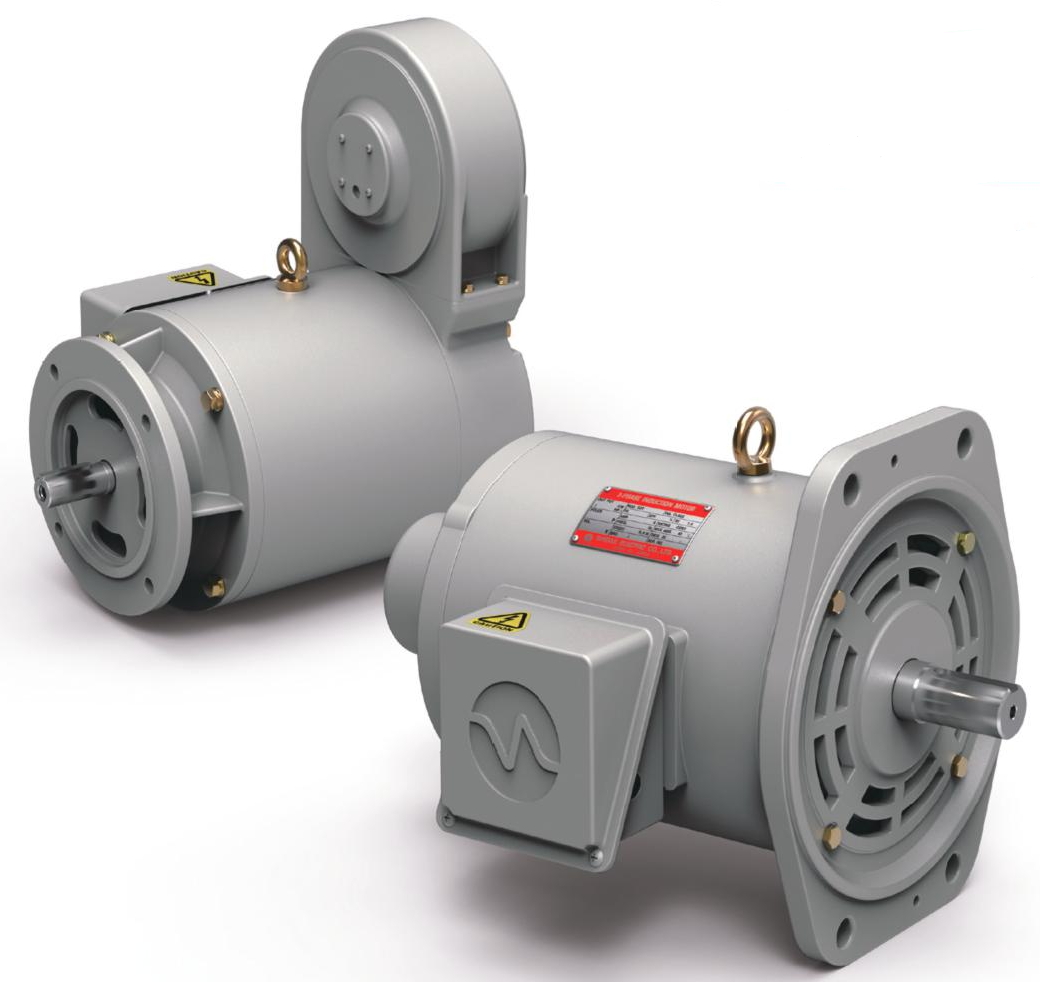

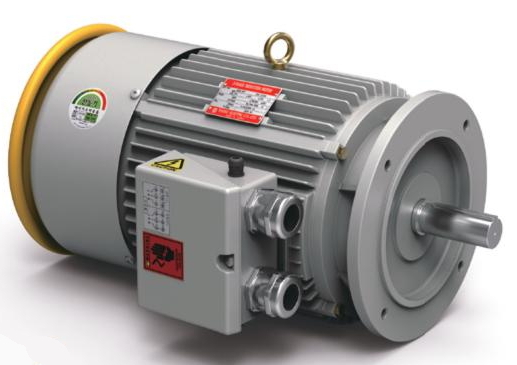

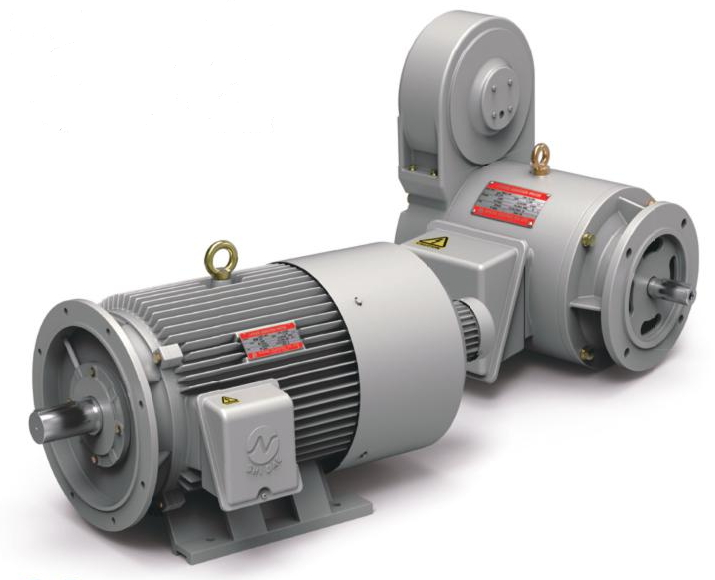

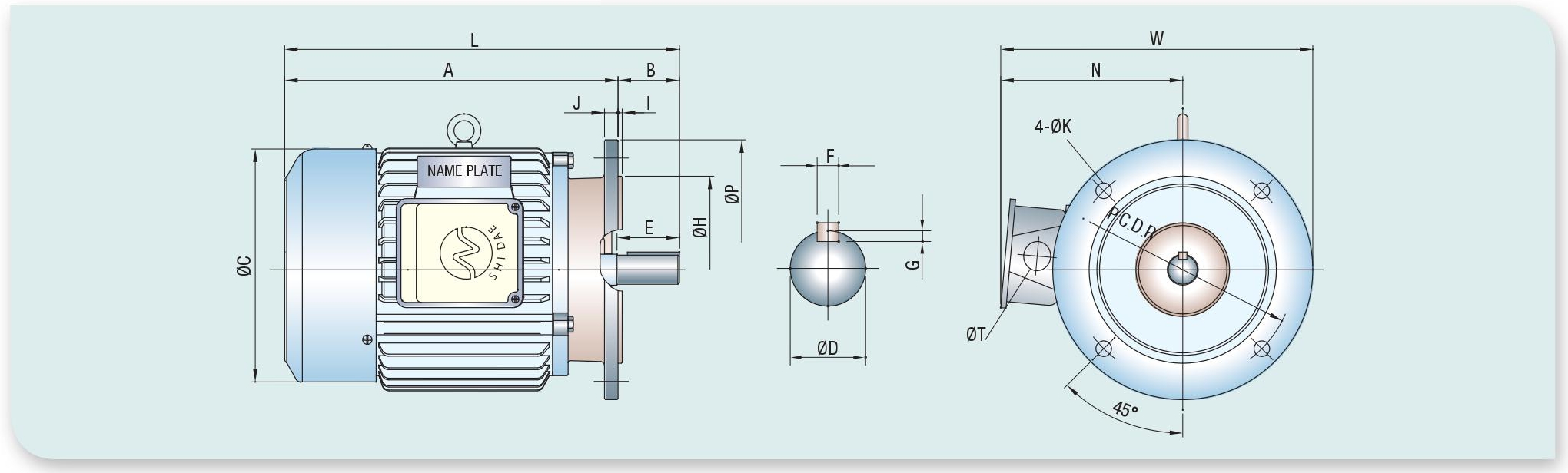

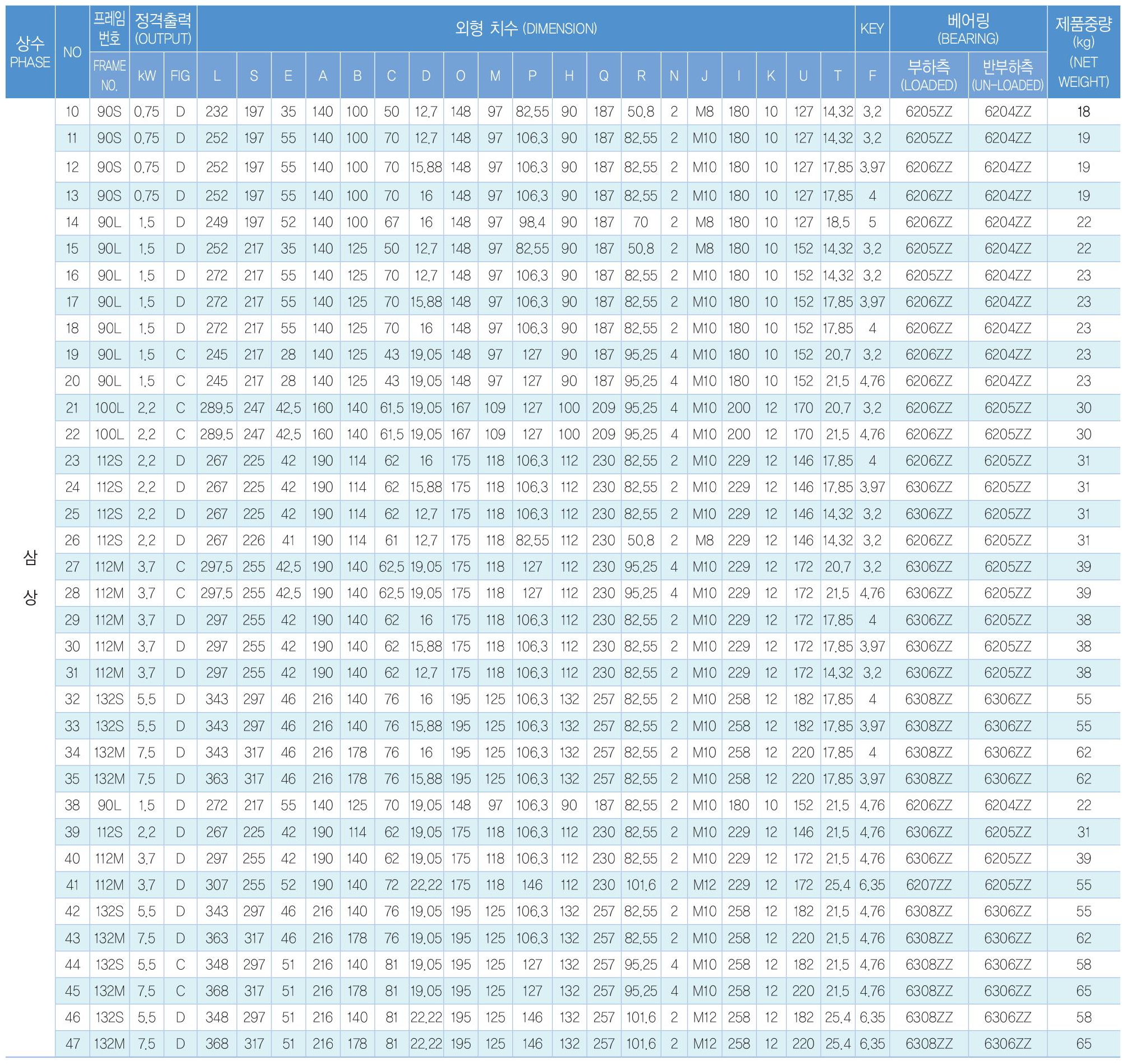

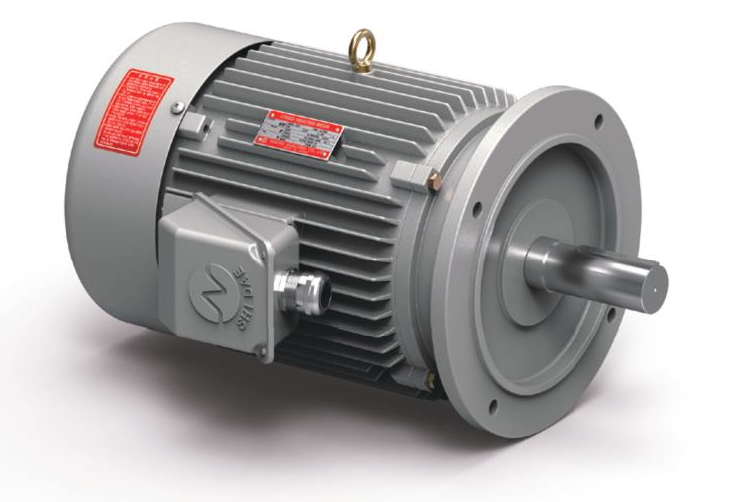

삼상유도 전동기부터 유압펌프·플랜지·엘리베이터 전동기, 그리고 용도에 맞춘 주문제작 모터까지 — 모터 생산 전문기업 시대전기의 제품 라인업을 소개합니다.

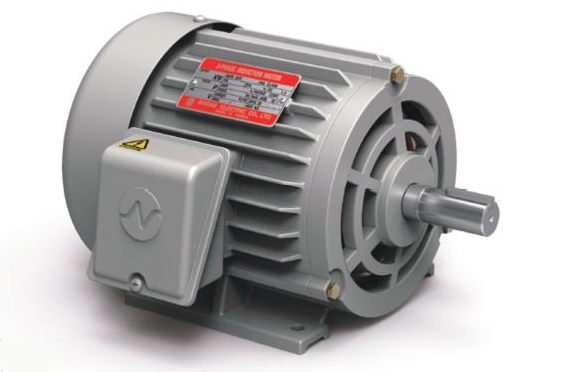

Three-Phase Induction Motor

삼상유도 전동기

0.2kW부터 200kW까지, 2·4·6극의 폭넓은 라인업을 갖춘 시대전기의 대표 제품입니다. 뛰어난 토오크 특성과 우수한 절연 설계, 정밀가공 기술이 더해져 산업 전반의 표준 동력원으로 신뢰받고 있습니다.

토오크 특성의 뛰어난 기동력
우수한 절연효과로 긴 수명 보장
정밀가공에 의한 저진동·저소음
효율의 극대화
탁월한 내환경성

삼상유도 전동기 단면 렌더링 — Three-Phase Induction Motor

일반사양

Specification

출력	전압	상수 (Phase)	주파수 (Hz)	극수 (Pole)	보호등급	절연계급
0.2~200kW	500V 이하	3Φ	60(50)	2, 4, 6	IP54 이하	B, F, H

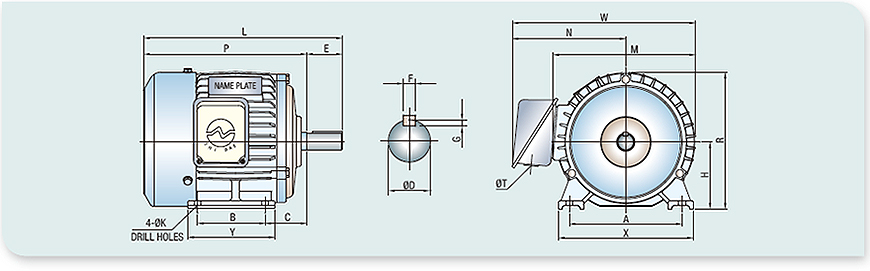

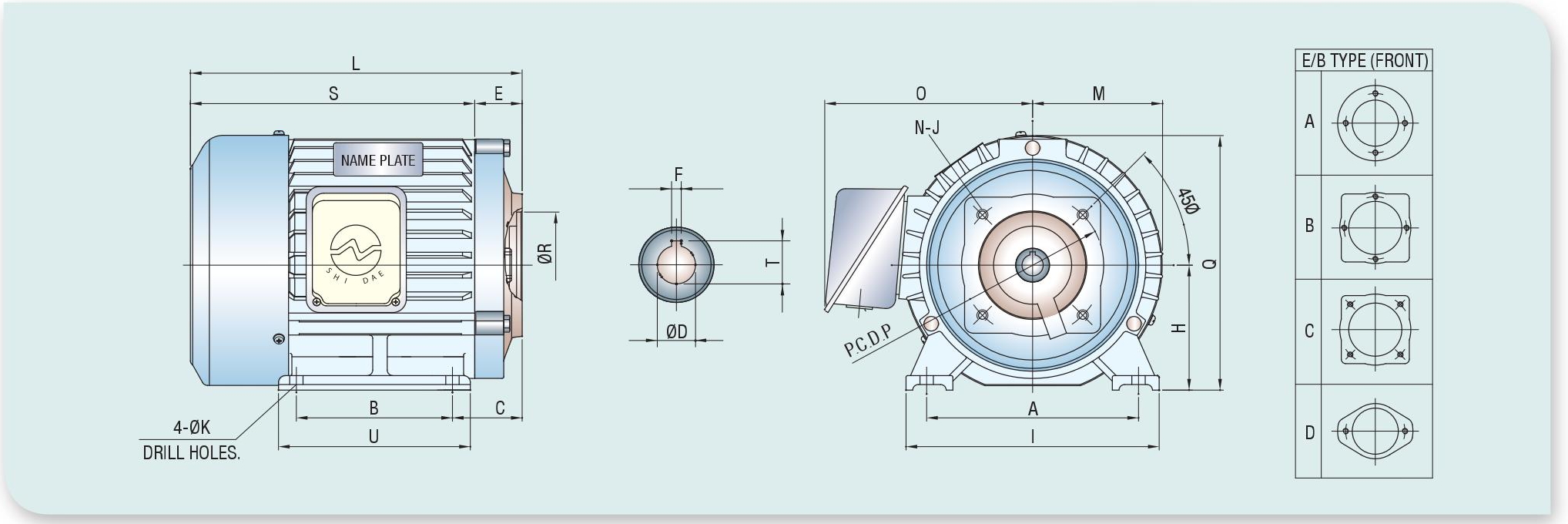

외형도

Outline

치수표 (DIMENSION) 프레임 63~315M 전체 보기

삼상유도 전동기 프레임별 치수표
프레임 번호	정격출력 (kW)			축단치수 (SHAFT SIZE)					외형치수 (DIMENSION)														베어링 (BEARING)		제품중량 (kg)
프레임 번호	2P	4P	6P	D	E	F	G	키이규격	A	B	C	H	K	M	N	P	T	X	Y	L	W	R	부하측	반부하측	제품중량 (kg)
63	-	0.2	-	11	23	-	1	-	100	80	40	63	7	128	-	189	-	130	100	212	-	127	6202ZZ	6202ZZ	6.3
71	0.2	0.2	-	14	30	5	3	5x5x25	112	90	45	71	7	137	-	197	-	143	112	227	-	140	6202ZZ	6202ZZ	6.8
71	0.4	0.4	-	14	30	5	3	5x5x25	112	90	45	71	7	152	125	192	22	140	112	222	201	147	6202ZZ	6202ZZ	9.5
80	0.4	0.4	-	19	40	6	3.5	6x6x30	125	100	50	80	10	162	130	197	22	160	124	237	221	161	6204ZZ	6203ZZ	11
80	0.75	0.75	0.2/0.4	19	40	6	3.5	6x6x30	125	100	50	80	10	172	135	219	22	160	124	259	211	166	6204ZZ	6203ZZ	14.2
90S	0.75	0.75	0.4	22	50	7	4	7x7x40	140	100	56	90	10	194	148	238	22	180	127	288	245	187	6205ZZ	6204ZZ	17.5
90L	1.5	1.5	0.75	24	50	8	4	8x7x40	140	125	56	90	10	194	148	258	22	180	152	308	245	187	6205ZZ	6204ZZ	21.2
110L	-	2.2	1.5	28	60	8	4	8x7x48	160	140	63	100	12	218	167	268	28	200	170	318	276	209	6206ZZ	6205ZZ	28
112S	2.2	2.2	1.5	28	60	8	4	8x7x48	190	114	70	112	12	236	175	275	28	229	146	335	293	230	6206ZZ	6205ZZ	29.5
112M	3.7	3.7	2.2	28	60	8	4	8x7x48	190	140	70	112	12	236	175	305	28	229	172	365	293	230	6206ZZ	6205ZZ	37.2
132S	5.5	5.5	3.7	38	80	10	5	10x8x65	216	140	89	132	12	250	195	356	28	258	182	436	320	257	6308ZZ	6306ZZ	54
132M	7.5	7.5	5.5	38	80	10	5	10x8x65	216	178	89	132	12	250	195	376	28	258	220	456	320	257	6308ZZ	6306ZZ	61
160M	-	11	7.5	42	110	12	5	12x8x90	254	210	108	160	15	302	220	441	35	308	256	551	371	311	6309ZZ	6308ZZ	95
160L	-	15	11	42	110	12	5	12x8x90	254	254	108	160	15	315	227	481	35	308	300	591	385	318	6309ZZ	6308ZZ	110
180M	-	18.5	-	48	110	14	5.5	14x9x90	279	241	121	180	15	355	295	517	50	342	290	627	473	358	6310ZZ	6309ZZ	155
180M	-	22	15	48	110	14	5.5	14x9x90	279	241	121	180	15	355	295	547	50	342	295	657	473	358	6310ZZ	6309ZZ	175
*180L	-	30	-	55	110	16	6	16x10x90	279	279	121	180	15	355	310	551	50	340	329	661	473	358	6312ZZ	6309ZZ	210
200M	-	30	18.5	55	110	16	6	16x10x90	318	267	133	200	19	394	313	616	50	390	327	726	510	397	6312ZZ	6311ZZ	236
200L	-	37	22/30	55	110	16	6	16x10x90	318	305	133	200	19	394	313	636	50	390	365	746	510	397	6312ZZ	6311ZZ	259
*200L	-	37	22	60	140	18	7	18x11x115	318	305	133	200	19	394	313	636	50	390	365	776	510	397	6313ZZ	6311ZZ	265
225S	55	-	-	55	110	16	6	16x10x90	356	286	149	225	19	450	360	690	50	428	360	800	590	540	6313C3	6313C3	350
225S	-	55	45	65	140	18	7	18x11x115	356	286	149	225	19	450	360	690	50	428	360	830	590	540	6216	6313	360
250S	75	-	-	55	110	16	6	16x10x90	406	311	168	250	24	510	430	765	50	482	434	875	680	620	6313C3	6313C3	510
250S	-	75	55	75	140	20	7.5	20x12x115	406	311	168	250	24	510	430	765	50	482	434	905	680	620	6316	6313	530
250M	90	-	-	55	110	16	6	16x10x90	406	349	168	250	24	510	430	765	50	482	434	875	680	620	6313C3	6313C3	540
250M	-	90	75	75	140	20	7.5	20x12x115	406	349	168	250	24	510	430	765	50	482	434	905	608	620	6316	6313	560
280S	110	-	-	55	110	16	6	16x10x90	457	368	190	280	24	550	440	860	82	530	530	970	720	650	6314C3	6314C3	680
280S	-	110	90	85	170	22	9	22x14x150	457	368	190	280	24	550	440	860	82	530	530	1030	720	650	6318	6314	710
280M	132	-	-	55	110	16	6	16x10x90	457	419	190	280	24	550	440	910	82	530	575	1020	720	650	6314C3	6314C3	730
280M	-	132	110	85	170	22	9	22x14x150	457	419	190	280	24	550	440	910	82	530	575	1080	720	650	6318	6314	760
315S	160	-	-	75	140	20	7.5	20x12x115	508	406	216	315	28	680	580	1100	100	622	580	1240	910	760	6317C3	C317C3	910
315S	-	160	132	95	170	25	9	25x14x150	508	406	216	315	28	680	580	1100	100	622	580	1270	910	760	6320	6319	960
315M	200	-	-	75	140	20	7.5	20x12x115	508	457	216	315	28	680	580	1170	100	622	630	1310	910	760	6317C3	6317C3	1020
315M	-	200	160	95	170	25	9	25x14x150	508	457	216	315	28	680	580	1170	100	622	630	1340	910	760	6320	6319	1070

‘-’는 해당 사양이 없음을 뜻합니다. 제품중량 단위: kg. 모바일에서는 표를 좌우로 밀어 확인하실 수 있습니다.

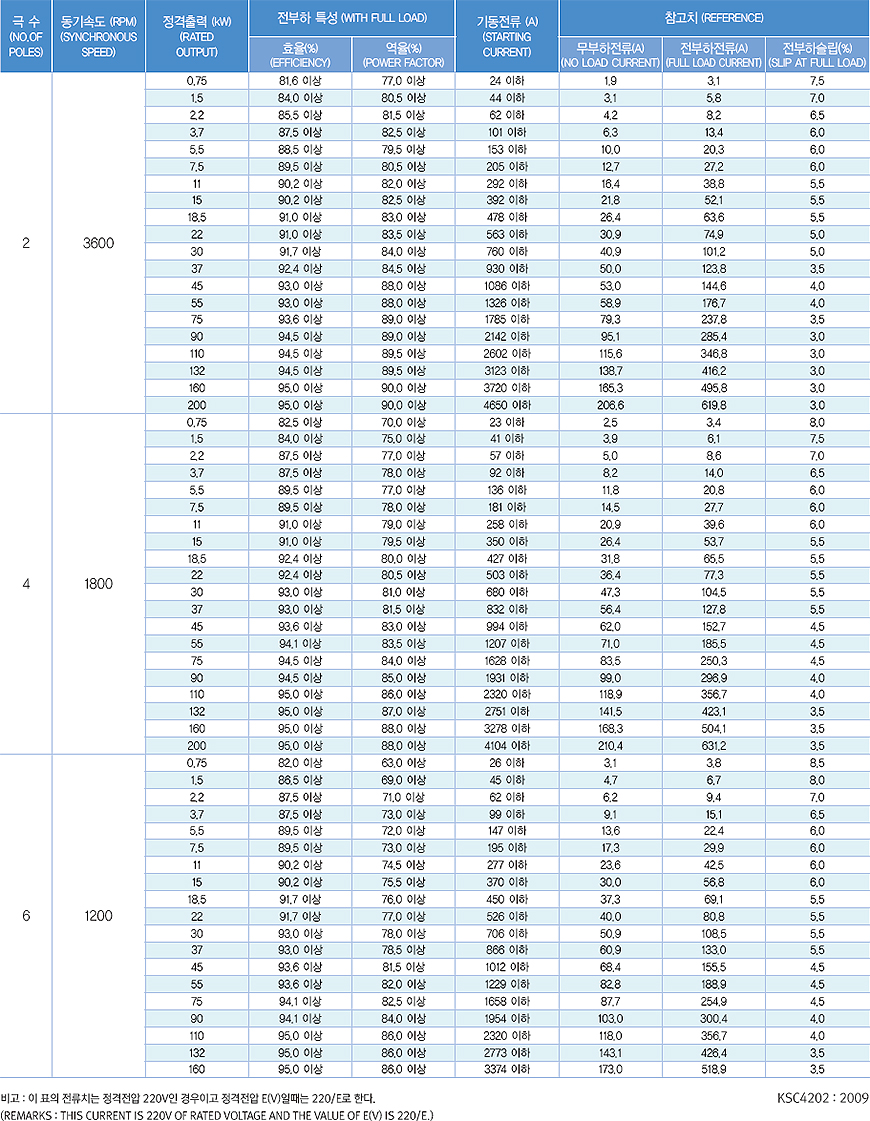

전폐형의 전부하 특성 (IE2) 극수별 효율·역률·기동전류 데이터

전폐형 전부하 특성(IE2) 데이터표 — 2P·4P·6P 극수별 정격출력 0.75~132kW의 효율, 역률, 기동전류, 무부하전류, 전부하전류, 전부하슬립

2P(3,600rpm)·4P(1,800rpm)·6P(1,200rpm) 극수별 정격출력 0.75~132kW의 효율(%)·역률(%)·기동전류(A)·무부하전류·전부하전류·전부하슬립 데이터입니다. KSC4202:2009 기준이며, 전류값은 정격전압 220V급 기준입니다(220V 이외 전압은 220/E 비율로 환산).
